UG制图设置,新手可看

类别:UG教程 | 来自:未知未知 | 发布时间:2016-12-23 | 人气值:



  一:软件的关联性有几个地方要注意下。                1:全局设置
                文件-实用工具-用户默认设置-制图(制图标准)
                 这个制图标准是全局设置,就是说你新建的PRT文件或老的PRT文件跟这里的设置一点关系都没有,所以你设置好后制图出来的效果不是你设置的效果,需要加载所有默认设置才可以变化过来。

                2:文件设置
                D:\Program Files\UGS\NX 7.5\LOCALIZATION\prc\simpl_chinese\startup\model-plain-1-mm-template.prt
                打开这个PRT,然后进制图-首选项-注释(或其他的设置)。这里设置好后,是针对你设置好后新建的PRT有效。对老的PRT还是无效的。。。所以还是需要加载默认设置才可变化。


当然如果想方便,其实CAD出图所有功能UG都支持,设置起来麻烦,方法掌握了,这些都不是问题了。也是非常快速出图的。

字体。论坛很多。我基本就用2种 一种默认chinesef_fs显示中文  kanji显示数字。

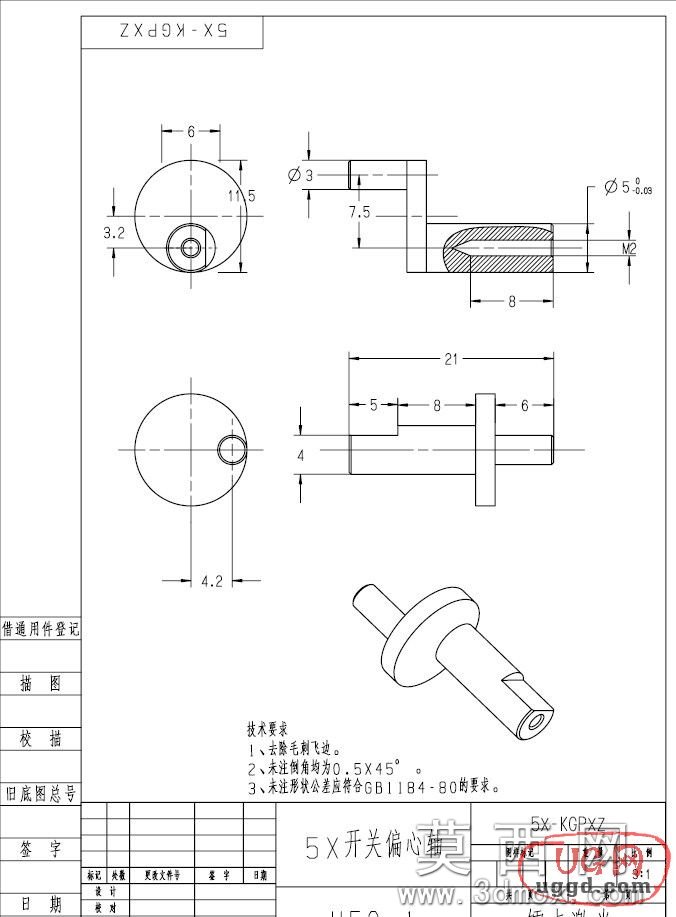

图框。论坛很多

加载图框的时候有些字体是框框。可在文件-实用工具-字体-中修改该PRT文件字体的摆列。新建跟老的PRT参数可能都不一样。
