UG NX是什么

类别:UG教程 | 来自:未知未知 | 发布时间:2016-12-16 | 人气值:

  UG是Unigraphics的缩写,是集计算机辅助设计、计算机辅助制造、计算机辅助分析功能于一体的软件集成系统。UG软件起源于美国麦道飞机公司,于1991年11月并入世界上最大的软件公司--EDS公司,后又被西门子公司收购。UG进入中国市场已久,得到了越来越广泛的应用,已成为我国工业界主要使用的大型CAD/CAE/CAM软件之一。2002年,Unigraphics发布了UG NX1.0.新版本,从此软件更名为UG NX或NX。UG NX



主要用户:

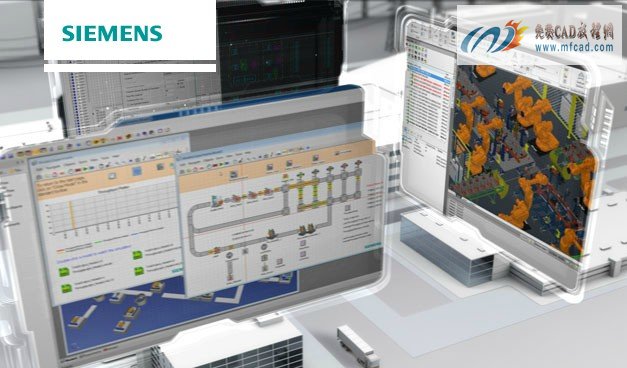

      UG主要应用的客户包括,通用汽车,通用电气,福特,波音麦道,洛克希德,劳斯莱斯,普惠发动机,日产,克莱斯勒,以及美国军方。几乎所有飞机发动机和大部分汽车发动机都采用UG进行设计,充分体现UG在高端工程领域,特别是军工领域的强大实力。其它高科技应用领域的机械设计和模具加工自动化的市场上得到了广泛的应用。多年来,UGS一直在支持美国通用汽车公司实施目前全球最大的虚拟产品开发项目,同时Unigraphics也是日本著名汽车零部件制造商DENSO公司的计算机应用标准,并在全球汽车行业得到了很大的应用,如Navistar、底特律柴油机厂、Winnebago和Robert Bosch AG 等。 另外,UG软件在航空领域也有很好的的表现:在美国的航空业,安装了超过10,000套UG软件;在俄罗斯航空业,UG软件具有90%以上的市场;在北美汽轮机市场,UG软件占80%。UGS在喷气发动机行业也占有领先地位,拥有如Pratt & Whitney和GE 喷气发动机公司这样的知名客户。航空业的其它客户还有:B/E航空公司、波音公司、 以色列飞机公司、英国航空公司、Northrop Grumman、伊尔飞机和Antonov。 同时,UGS公司的产品同时还遍布通用机械、医疗器械、电子、高技术以及日用消费品等行业,如:3M、Will-Pemco、Biomet、Zimmer、飞利浦公司、吉列公司、Timex、 Eureka 和Arctic Cat等。UG NX主要用户



UG NX软件的优势:

      UG NX的竞争对手包括CATIA,Pro/E,Edgecam,Mastercam,Cimatron等。其中NX和Pro/E与CATIA可谓三分天下。Unigraphics NX_ 适于完整的产品工程。使公司能够在同一集成的数字化环境中去模拟、验证产品和他们的生产过程。 如今制造业所面临的挑战是,通过产品开发的技术创新,在持续的成本缩减以及收入和利润的逐渐增加的要求之间取得平衡。为了真正地支持革新,必须评审更多的可选设计方案,而且在开发过程中必须根据以往经验中所获得的知识更早地做出关键性的决策。

      NX 是 UGS PLM 新一代数字化产品开发系统,它可以通过过程变更来驱动产品革新。 NX 独特之处是其知识管理基础,它使得工程专业人员能够推动革新以创造出更大的利润。 NX 可以管理生产和系统性能知识,根据已知准则来确认每一设计决策。

  NX 建立在为客户提供无与伦比的解决方案的成功经验基础之上,这些解决方案可以全面地改善设计过程的效率,削减成本,并缩短进入市场的时间。通过再一次将注意力集中于跨越整个产品生命周期的技术创新, NX 的成功已经得到了充分的证实。这些目标使得 NX 通过无可匹敌的全范围产品检验应用和过程自动化工具,把产品制造早期的从概念到生产的过程都集成到一个实现数字化管理和协同的框架中。

UG NX的主要功能:

工业设计和风格造型
NX 为那些培养创造性和产品技术革新的工业设计和风格提供了强有力的解决方案。利用 NX 建模,工业设计师能够迅速地建立和改进复杂的产品形状, 并且使用先进的渲染和可视化工具来最大限度地满足设计概念的审美要求。
产品设计
NX 包括了世界上最强大、最广泛的产品设计应用模块。 NX 具有高性能的机械设计和制图功能,为制造设计提供了高性能和灵活性,以满足客户设计任何复杂产品的需要。 NX 优于通用的设计工具,具有专业的管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。

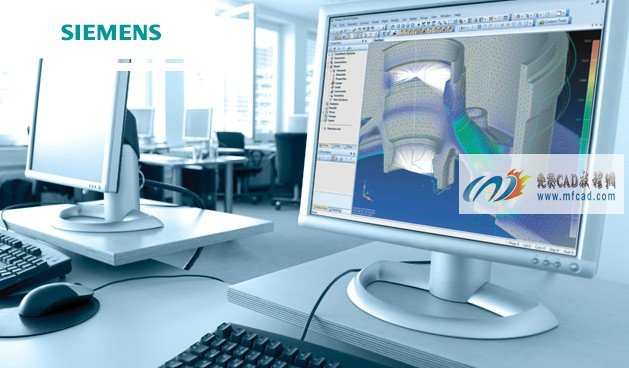

仿真、确认和优化UG NX建模仿真优化
NX 允许制造商以数字化的方式仿真、确认和优化产品及其开发过程。通过在开发周期中较早地运用数字化仿真性能,制造商可以改善产品质量,同时减少或消除对于物理样机的昂贵耗时的设计、构建,以及对变更周期的依赖。
NC加工
UG NX加工基础模块提供联接UG所有加工模块的基础框架,它为UG NX所有加工模块提供一个相同的、界面友好的图形化窗口环境,用户可以在图形方式下观测刀具沿轨迹运动的情况并可对其进行图形化修改:如对刀具轨迹进行延伸、缩短或修改等。该模块同时提供通用的点位加工编程功能,可用于钻孔、攻丝和镗孔等加工编程。该模块交互界面可按用户需求进行灵活的用户化修改和剪裁,并可定义标准化刀具库、加工工艺参数样板库使初加工、半精加工、精加工等操作常用参数标准化,以减少使用培训时间并优化加工工艺。UG软件所有模块都可在实体模型上直接生成加工程序,并保持与实体模型全相关。   UG NX的加工后置处理模块使用户可方便地建立自己的加工后置处理程序,该模块适用于目前世界上几乎所有主流 NC机床和加工中心,该模块在多年的应用实践中已被证明适用于2~5轴或更多轴的铣削加工、2~4轴的车削加工和电火花线切割。
模具设计
UG是当今较为流行的一种模具设计软件,主要是因为其功能强大。模具设计的流程很多,其中分模就是其中关建的一步。

分模有两种:一种是自动的,另一种是手动的,当然也不是纯粹的手动,也要用到自动分模工具条的命令,即模具导向。自动分模的过程 (1).分析产品,定位坐标,使Z轴方向和脱模方向一致。(2).塑模部件验证,设置颜色面。(3).补靠破孔 (4).拉出分型面 (5).抽取颜色面,将其与分型面和补孔的片体缝合,使之成为一个片体。(6).做箱体包裹整个产品,用5缝好的片体分割。(7).分出上下模具后,看是那个与产品重合,重合的那边用产品求差就可以了。  手动分模的步骤就大概就这样,手动分模具有很大的优势,是利用MOLDWIZARD分模所达不到的,在现场自动分模基本上是行不通。但是里面的命令是比较的好用的,我们可以用的有关命令来提高我们的工作效率。
开发解决方案
NX 产品开发解决方案完全支持制造商所需的各种工具,可用于管理过程并与扩展的企业共享产品信息。 NX 与 UGS PLM 的其他解决方案的完整套件无缝结合。这些对于 CAD 、 CAM 和 CAE 在可控环境下的协同、产品数据管理、数据转换、数字化实体模型和可视化都是一个补充。   UG主要客户包括,通用汽车,通用电气,福特,波音麦道,洛克希德,劳斯莱斯,普惠发动机,日产,克莱斯勒,以及美国军方。几乎所有飞机发动机和大部分汽车发动机都采用UG进行设计,充分体现UG在高端工程领域,特别是军工领域的强大实力。在高端领域与CATIA并驾齐驱

 发展历史:

 1960年,McDonnell Douglas Automation 公司成立。
 1976年,收购了Unigraphics CAD/CAE/CAM系统的开发商——United Computer 公司,UG的雏形问世。
 1983年,UG 上市。
 1986年,Unigraphics吸取了业界领先的、为实践所证实的实体建模核心——Parasolid的部份功能。
 1989年,Unigraphics宣布支持UNIX平台及开放系统的结构,并将一个新的与STEP标准兼容的三维实体建模核心Parasolid引入UG。
 1990年,Unigraphics作为McDonnell Douglas(现在的波音飞机公司)的机械CAD/CAE/CAM的标准。
 1991年,Unigraphics开始了从CAD/CAE/CAM大型机版本到工作站版本的转移。
 1993年,Unigraphics引入复合建模的概念,可以实体建模、曲线建模、框线建模、半参数化及参数化建模融为一体。
 1995年,Unigraphics首次发布了Windows NT版本。
 1996年,Unigraphics发布了能自动进行干涉检查的高级装配功能模块、最先进的CAM模块以及具有A类曲线造型能力的工业造型模块:它在全球迅猛发展,占领了巨大的市场份额,已经成为高端及商业CAD/CAE/CAM应用开发的常用软件。
 1997年,Unigraphics新增了包括WEAV(几何连接器)在内的一系列工业领先的新增功能。WEAV这一功能可以定义、控制、评估产品模板,被认为是在未来几年中业界最有影响的新技术。
 2000年,Unigraphics发布了新版本的UG17,最新版本的,是UGS成为工业界第一个可以装载包含深层嵌入“基于工程知识”(KBE)语言的世界级MCAD软件产品的供应商。
 2001年,Unigraphics发布了新版本UG18,新版本对旧版本的对话框进行了调整,使得在最少的对话框中能完成更多的工作,从而简化了设计。
 2002年,Unigraphics发布了UG NX1.0.新版本继承了UG18的优点,改进和增加了许多功能,使其功能更强大,更完美。
 2003年,Unigraphics发布了新版本UG NX2.0 。新版本基于最新的行业标准,它是一个全新支持PLM的体系结构。EDS公司同其主要客户一起,设计了这样一个先进的体系结构,用于支持完整的产品工程。
 2004年,Unigraphics发布了新版本的UG NX3.0,它为用户的产品设计与加工过程提供了数字化造型和验证手段,。它针对用户的虚拟产品的设计和工艺设计的需要,提供经过实践验证的解决方案。
 2005年,Unigraphics发布了新版本的UG NX4.0.它是崭新的NX体系结构,使得开发与应用更加简单和快捷。
 2007年04月, UGS公司发布了NX5.0 – NX的下一代数字产品开发软件,帮助用户以更快的速度开发创新产品,实现更高的成本效益。
 2008年06月,Siemens PLM Software发布NX6.0,建立在新的同步建模技术基础之上的NX 6将在市场上产生重大影响。同步建模技术的发布标志着NX的一个重要里程碑,并且向MCAD市场展示Siemens的郑重承诺。 NX 6将为我们的重要客户提供极大的生产力提高。
 2009年10月 – 西门子工业自动化业务部旗下机构、全球领先的产品生命周期管理(PLM)软件与服务提供商Siemens PLM Software 宣布推出其旗舰数字化产品开发解决方案NX™ 软件的最新版。NX 7.0引入了“HD3D”(三维精确描述)功能,即一个开放、直观的可视化环境,有助于全球产品开发团队充分发掘PLM信息的价值,并显著提升其制定卓有成效的产品决策的能力。此外,NX 7.0还新增了同步建模技术的增强功能。修复了很多6.0所存在的漏洞,稳定性方面较6.0有很大的提升。



目前UG NX软件的最新版本为UG NX8.0于2011年9月推出。



UG的各阶段版本下载列表:http://www.3dmox.com/category/list-56.html
