手把手教你怎么画渐开线标准圆柱直齿轮

类别:Solidworks教程 | 来自:未知未知 | 发布时间:2015-08-13 | 人气值:

 前两天看到有人在群里面问怎么画标准直齿轮。 或许有的人会说直接用软件生成就是啊! 画画加深理解嘛

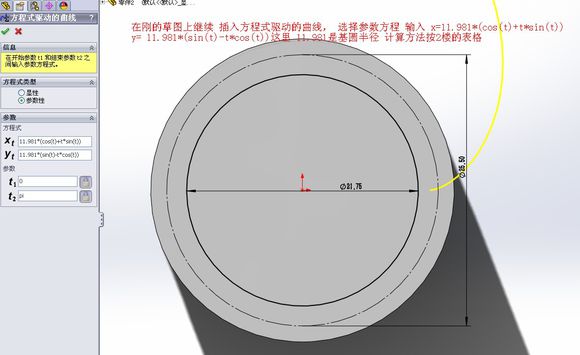

求解11.981怎么算来的?用公式D*COSα再除2吗?那这个α是等于多少呢?
a是用弧度表示的,20度用弧度表示是π/9
