分享SolidWorks异形弹簧的绘制方法

类别:Solidworks教程 | 来自:未知未知 | 发布时间:2014-12-30 | 人气值:

 下面简单讲解一下solidworks异形弹簧的绘制过程,大家可以参照看看仅供参考。

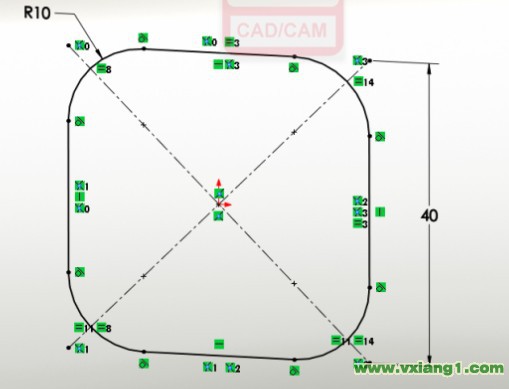

1. 绘制一个你想要的形状,比如矩形。当然如果你希望拐角处更圆滑,可以加上一些圆角。

 2. 接着我们用一个【曲面拉伸】制作【交叉曲线】需要的第一个曲面:

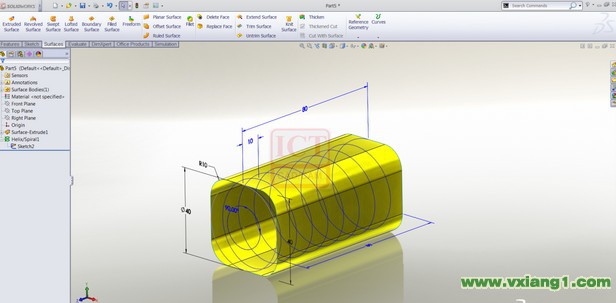

3. 绘制一个圆,然后以此制作一条螺旋线:

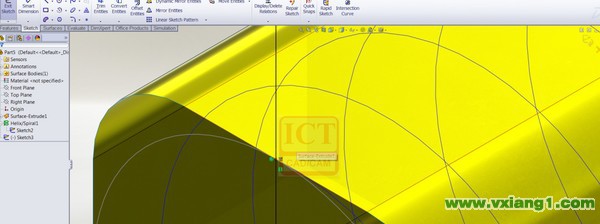

 4. 绘制一条直线,并在此直线上绘制点,将此点与螺旋线做穿透关系:

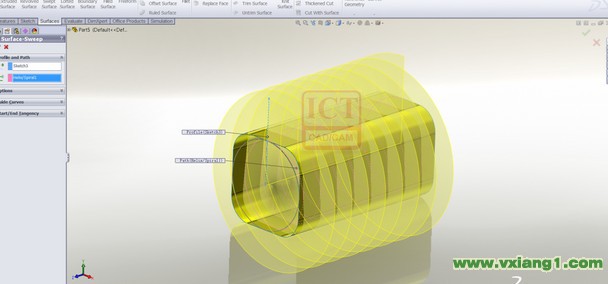

5. 以直线为轮廓,螺旋线为扫描路径做【曲线扫描】,完成【交叉曲线】需要的第二个曲面:

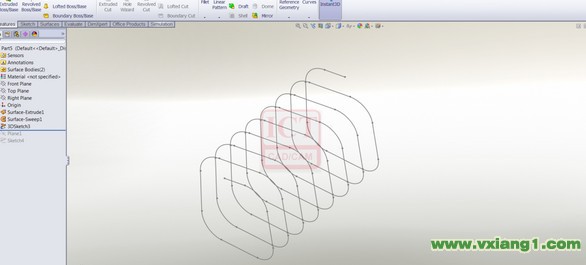

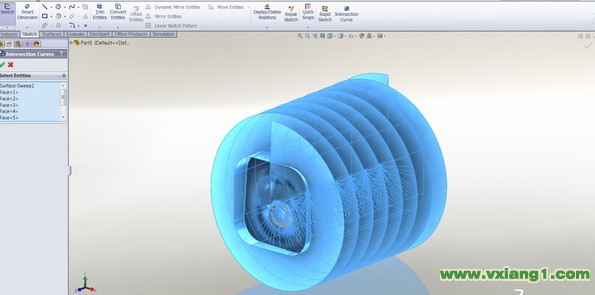

6. 现在,我们使用【交叉曲线】命令,选中所有的曲面(注意:在矩形拉伸曲面中必须要选中所有曲面!)建立一条3D曲线。这样,我们需要的矩形螺旋线就建立好了

隐藏掉之前建立的两个曲面:

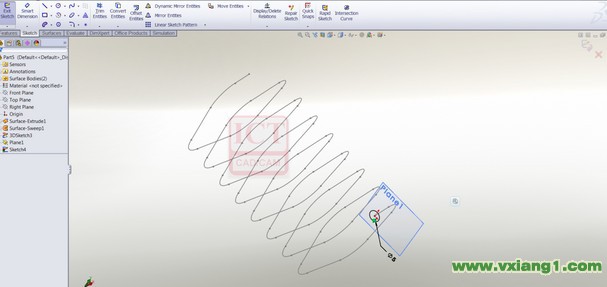

 7. 隐藏掉之前建立的两个曲面,在3D曲线的一个端点处创建一个穿透基准面,并在该基准面上绘制你需要的弹簧横截面形状,比如圆形:

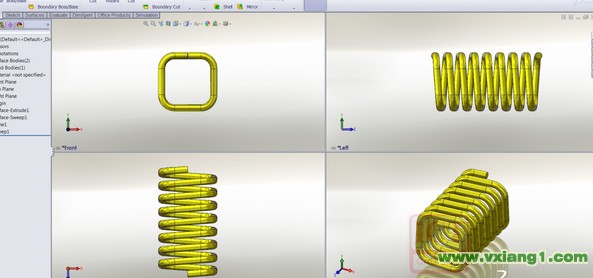

 8. 以新建立的圆形为轮廓,3D曲线为扫描路径,用【实体扫描】完成最后的工作!

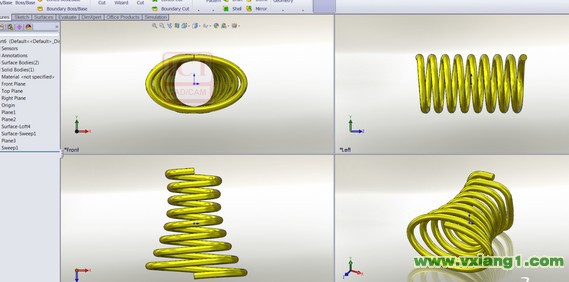

大家不妨试试以下的案例,也可以”依葫芦画瓢”,画出你想要的形状来。
