芯线熔接皮带线、非标皮带线三层皮带线体输送线 3D模型

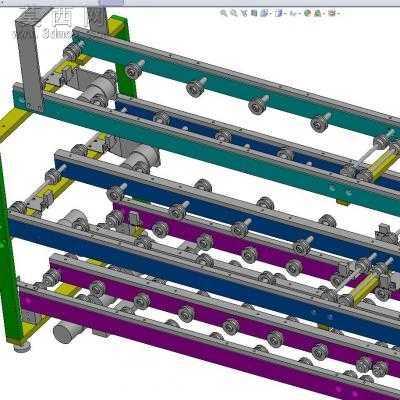

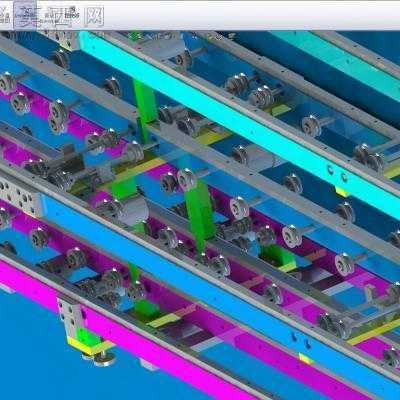

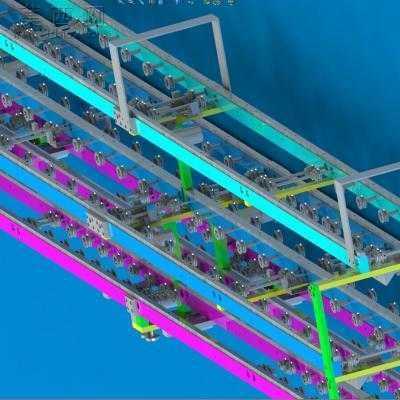

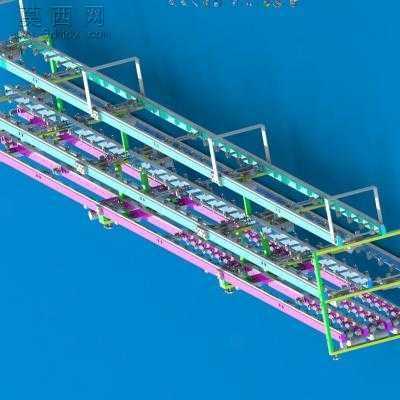

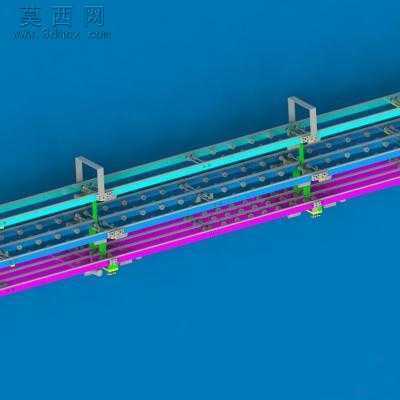

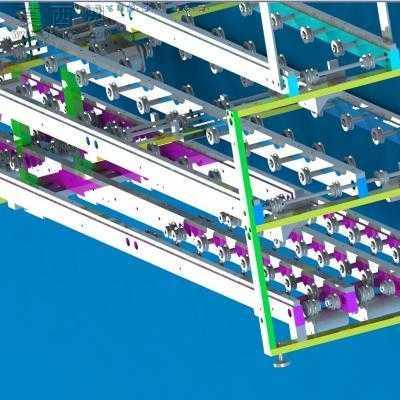

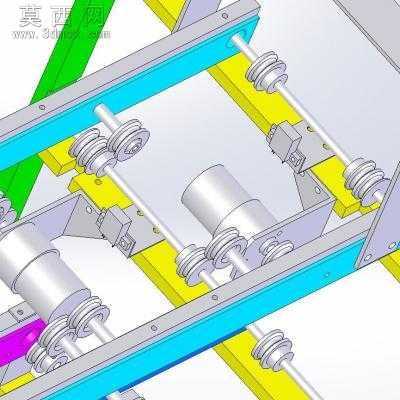

芯线熔接皮带三层皮带线体 非标皮带线三层皮带线体输送线3D模型,这是非标类型的三层的输送带,该线体总长为4M输送带总共有三层每层都有循环功能,也就是说每层都是分开一进一出左右同时进行不必像传统的线体一样底层做完又要去上层,这里全部分开来了所以线体中可以完成很多工作,传送部分也分体式设计,每一段都有马达驱动,方便控制同时从设计上来说也是非常合理的,图中的皮带是一种圆形牛筋皮带欢迎有喜欢的朋友下载学习。
总装图是:芯线熔皮带线三层总装图.SLDASM
