用CAXA2015批量修改图纸信息

类别:机械制图 | 来自:未知未知 | 发布时间:2020-04-11 | 人气值:

利用CAXA2015可以批量修改图纸中的信息,例如如下案例,相同的一套图,想批量修改项目公司的名称,侧可用批量修改图纸信息的方法:

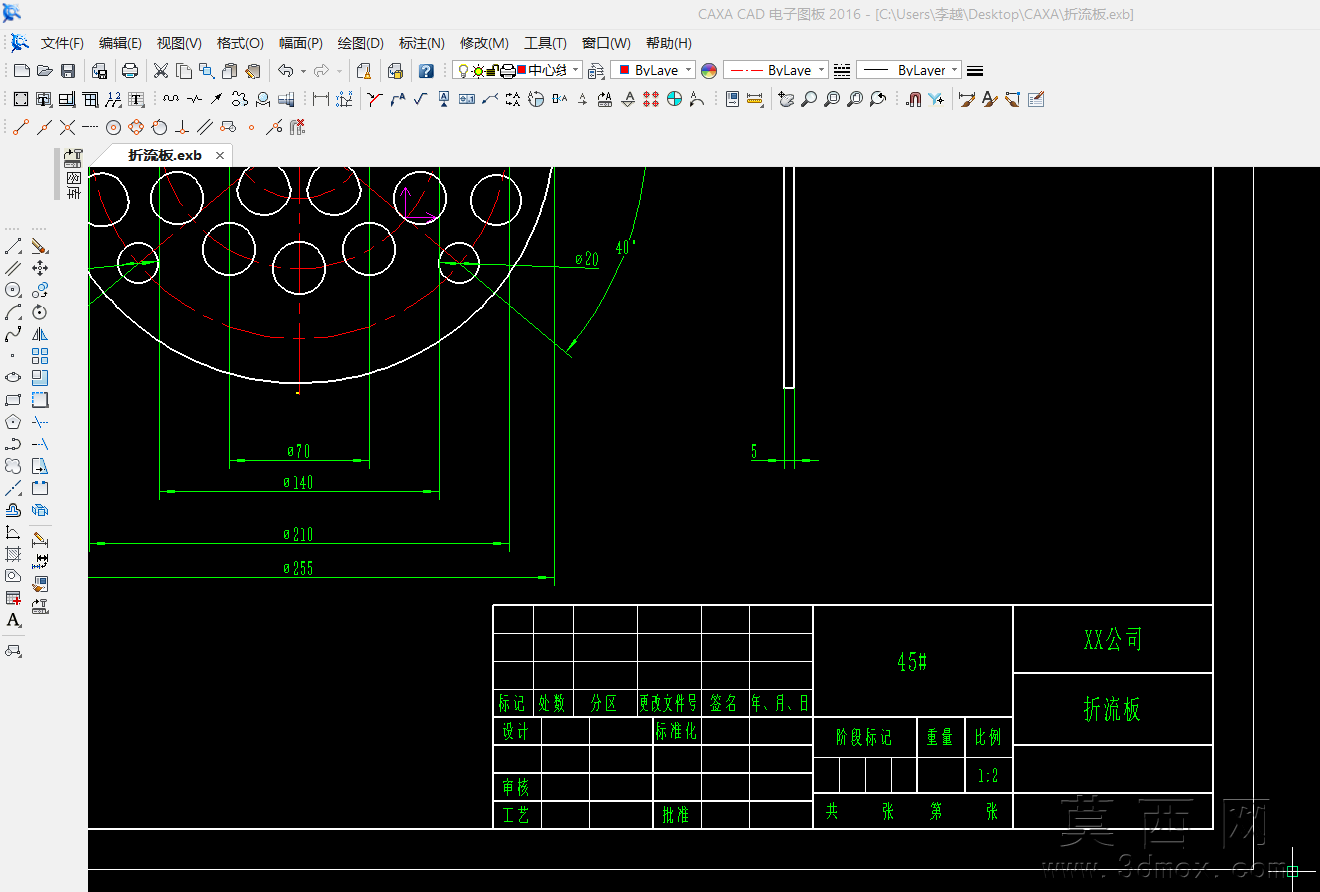

1.先建一个空文件夹,可以给文件夹命个名称。本案例中图所在原文件夹为名CAXA,修改项目公司名称后的图放dCAXA1中。打开原文件夹中图纸,“单位名称”为“XX公司”。

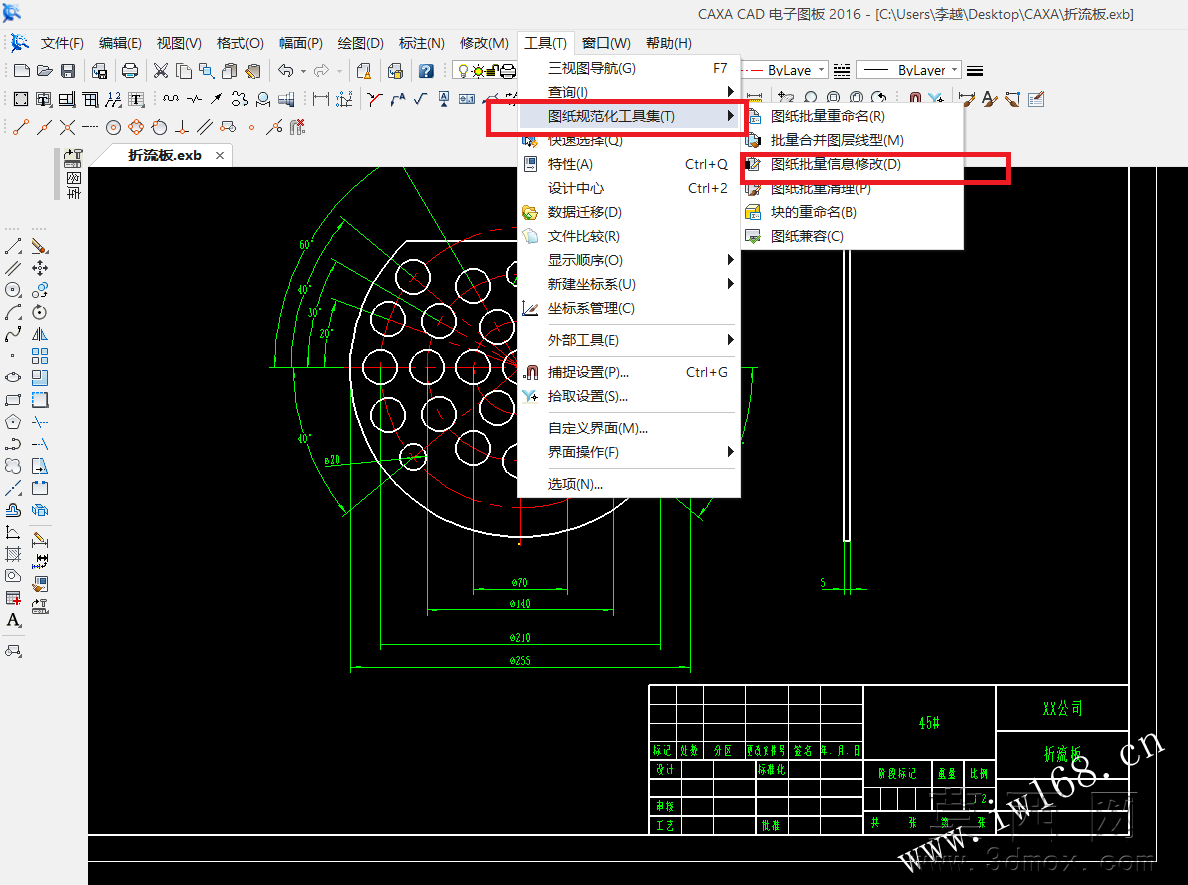

2.在菜单栏中点“工具”——“图纸规范化工具集”——“图纸批量信息修改”

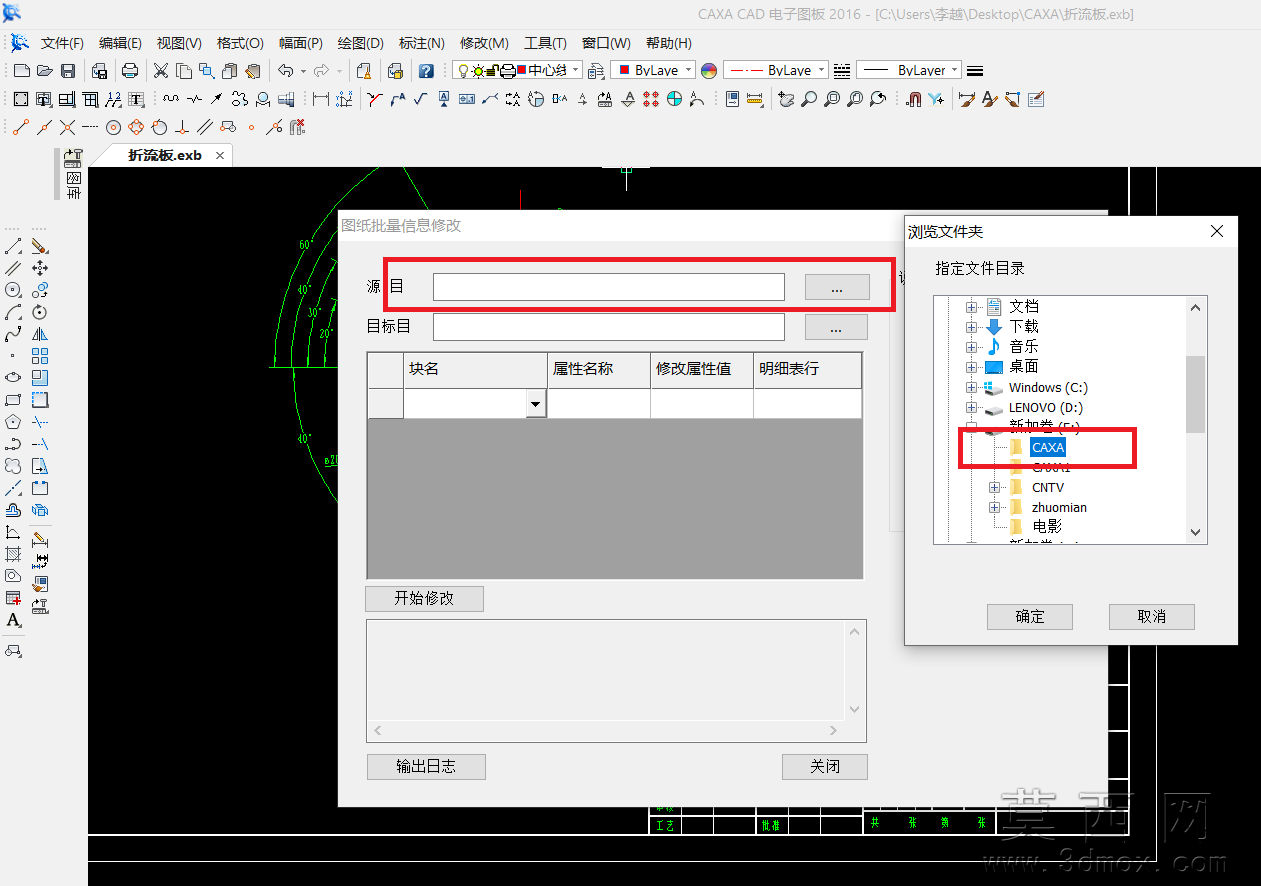

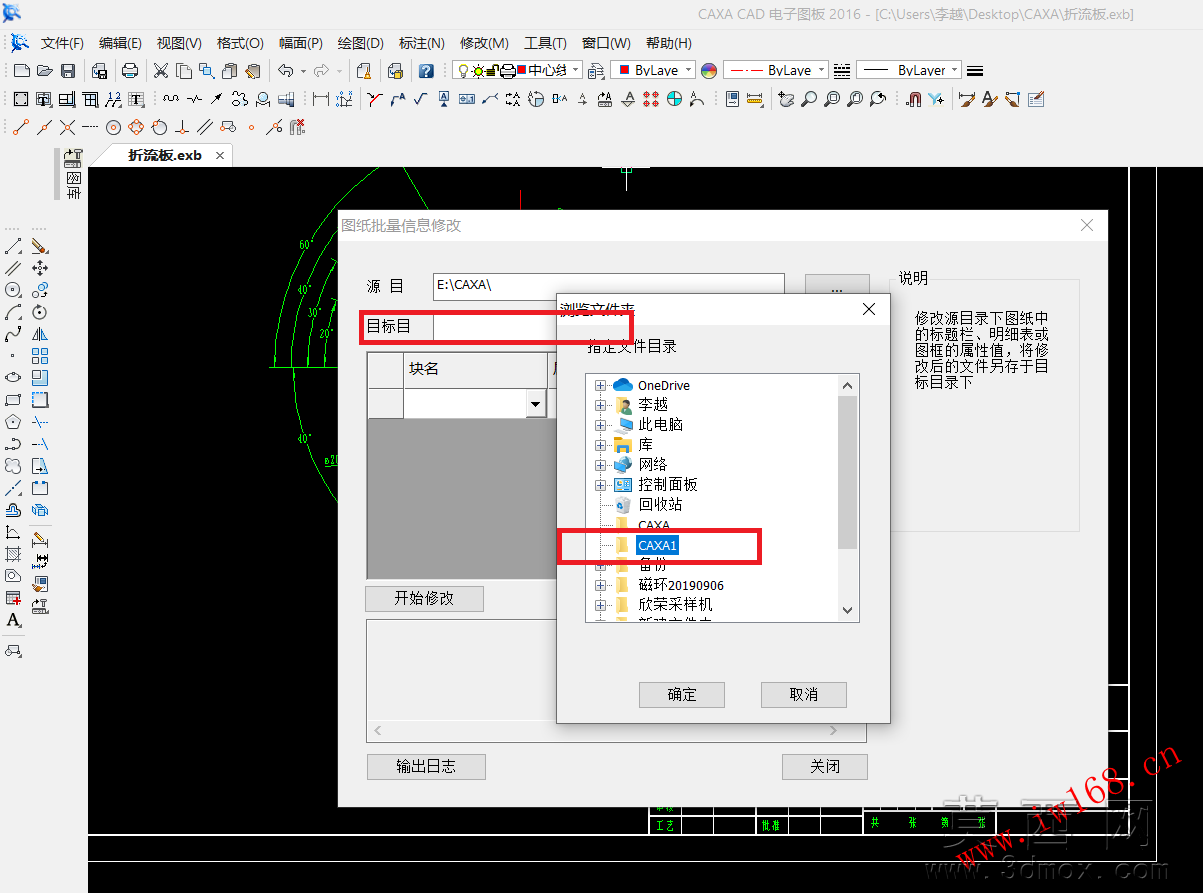

3.对话框中“源自”选择“CAXA","目标自”选择CAXA1。

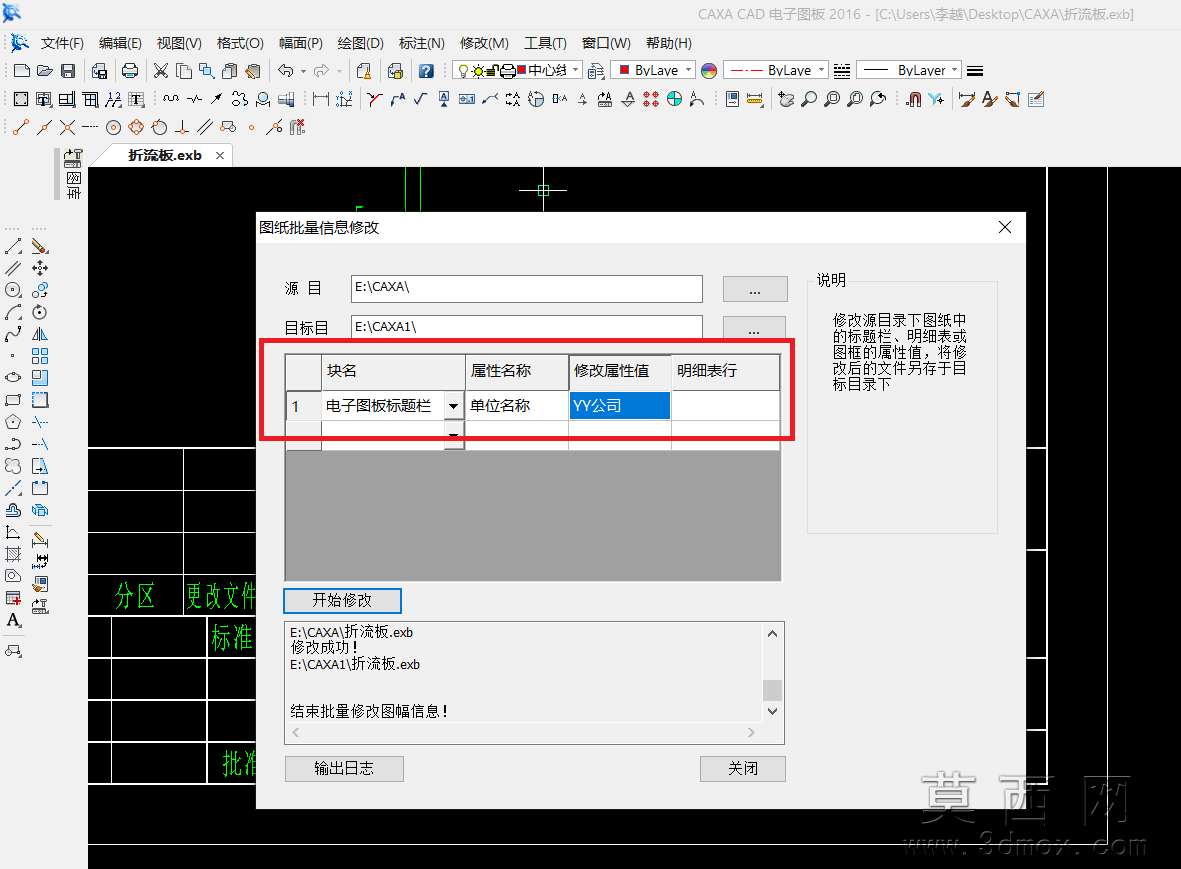

3.“块名”选择“电子图板标题栏”,“属性名称”选择“单位名称”,“修改属性值”输入新名称“YY公司”。

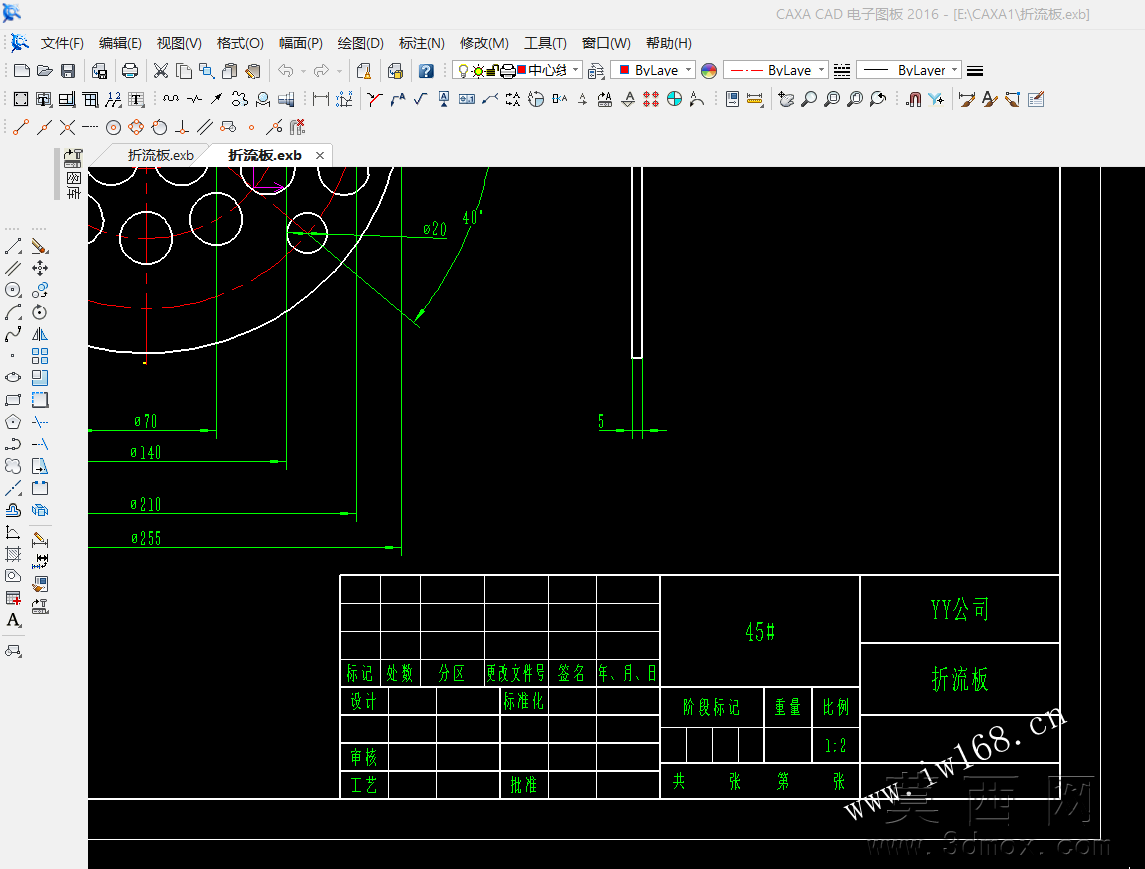

4.在CAXA1中打开相同的图纸时,其标题栏中名称已经更改为“YY公司”。
