一分钟搞懂发动机构造的分解图

类别:CAD教程图纸 | 来自:未知未知 | 发布时间:2020-04-14 | 人气值:
汽车发动机是为汽车提供动力的发动机,是汽车的心脏,影响汽车的动力性、经济性和环保性。这里为大家分享汽车发动机的分解图。

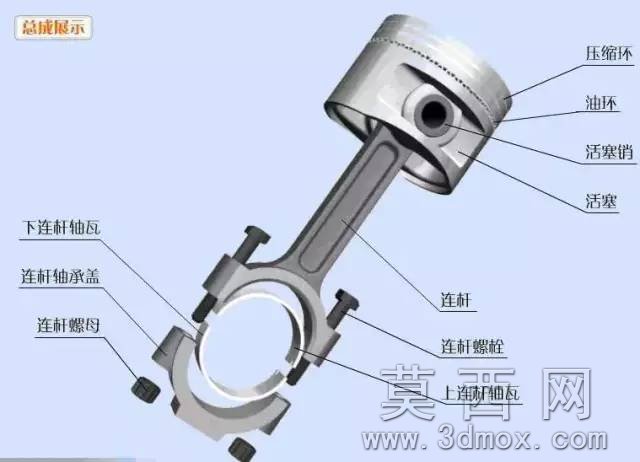

1. 活塞

一分钟搞懂发动机构造的分解图

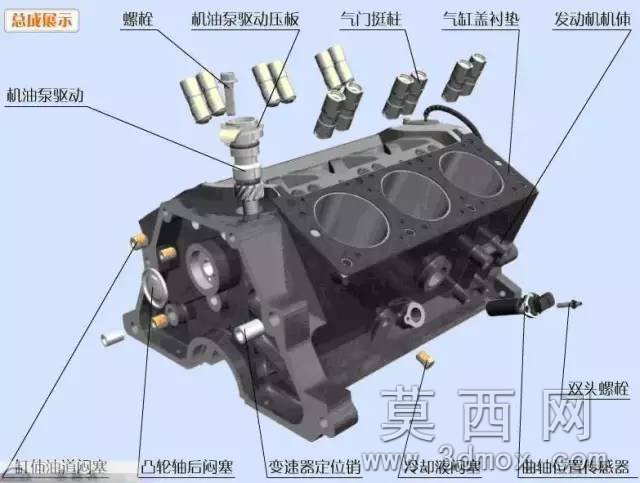

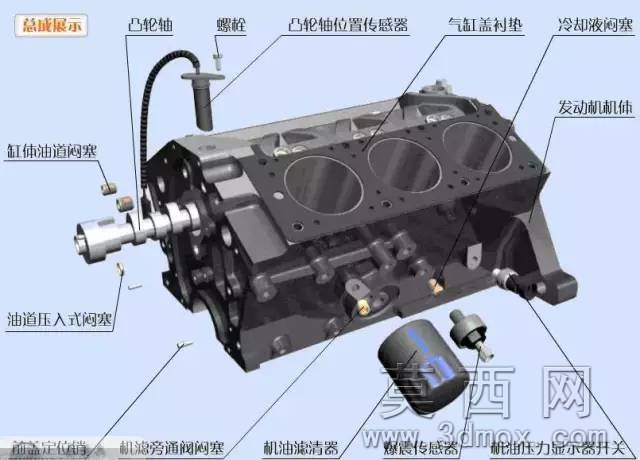

2. 缸体(发动机壳)

一分钟搞懂发动机构造的分解图

一分钟搞懂发动机构造的分解图

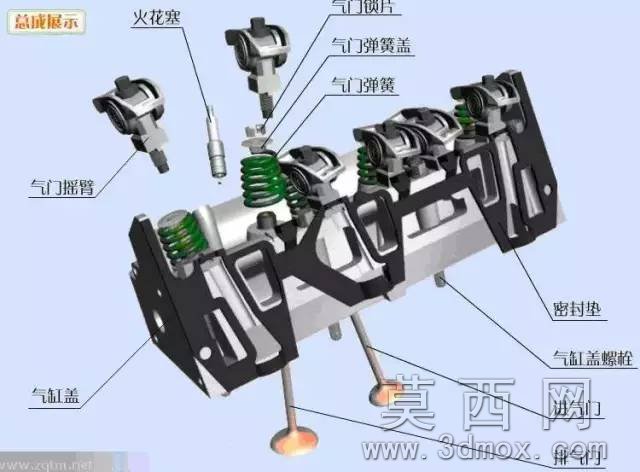

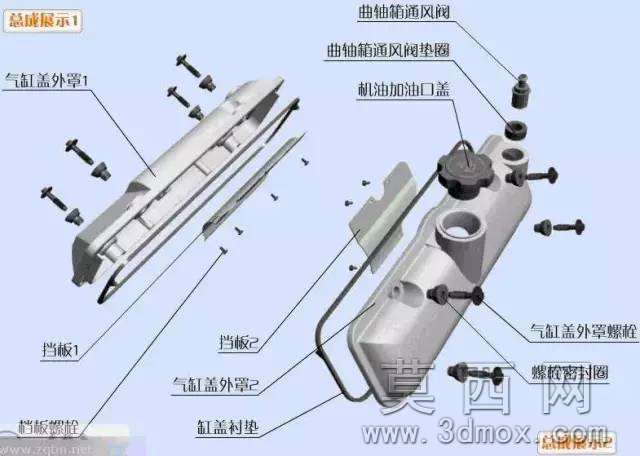

3. 气缸盖

一分钟搞懂发动机构造的分解图

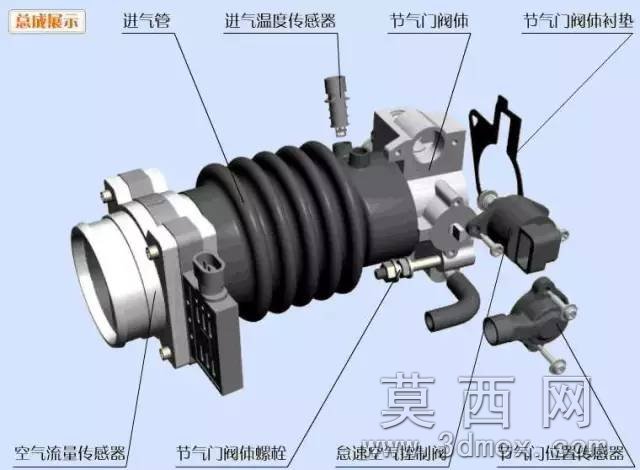

4. 节气门

一分钟搞懂发动机构造的分解图

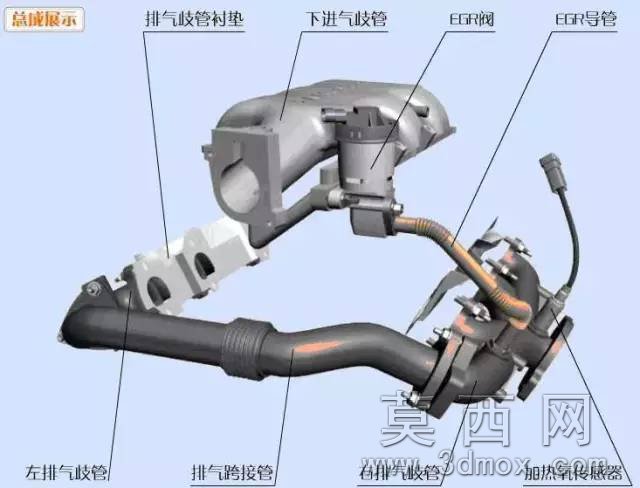

5. 排气系统

一分钟搞懂发动机构造的分解图

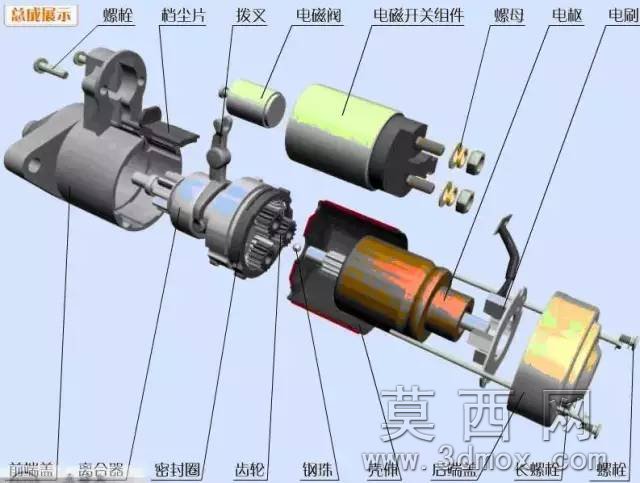

6. 启动电机(马达)

一分钟搞懂发动机构造的分解图



7. 气缸盖(缸头)

一分钟搞懂发动机构造的分解图

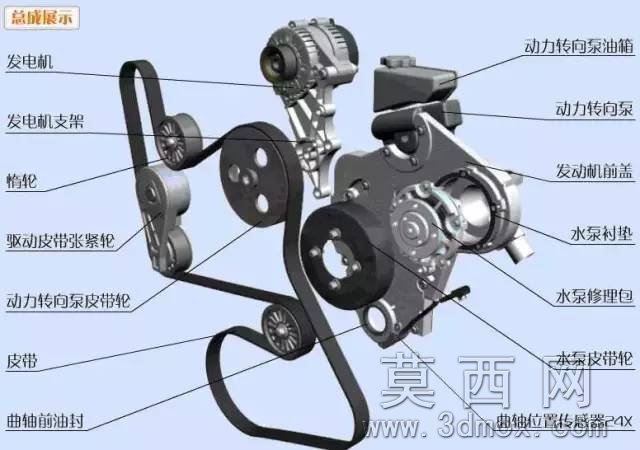

8. 发动机前盖

一分钟搞懂发动机构造的分解图

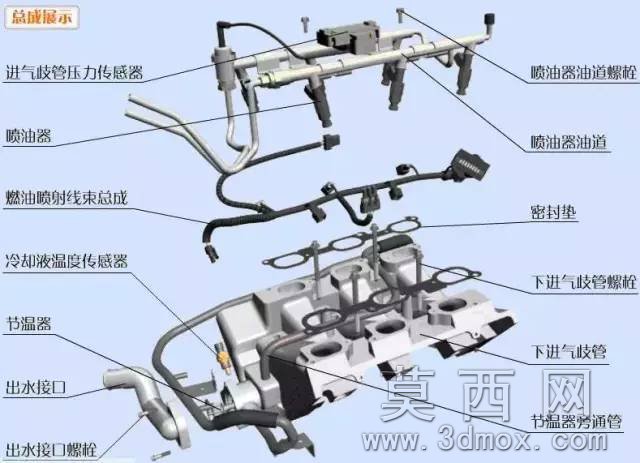

9. 进气系统



一分钟搞懂发动机构造的分解图



一分钟搞懂发动机构造的分解图

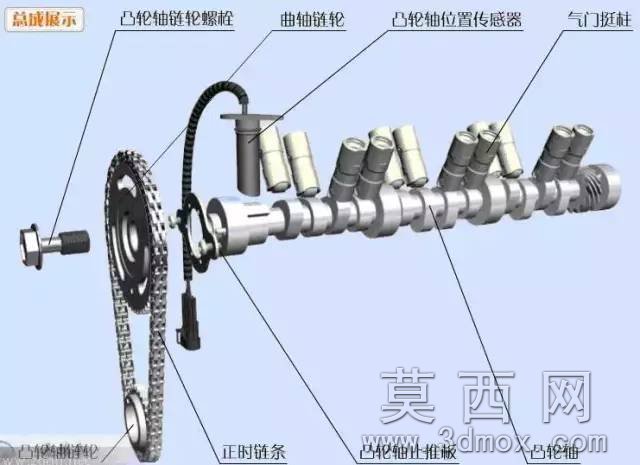

10. 凸轮轴、正时齿轮组

一分钟搞懂发动机构造的分解图

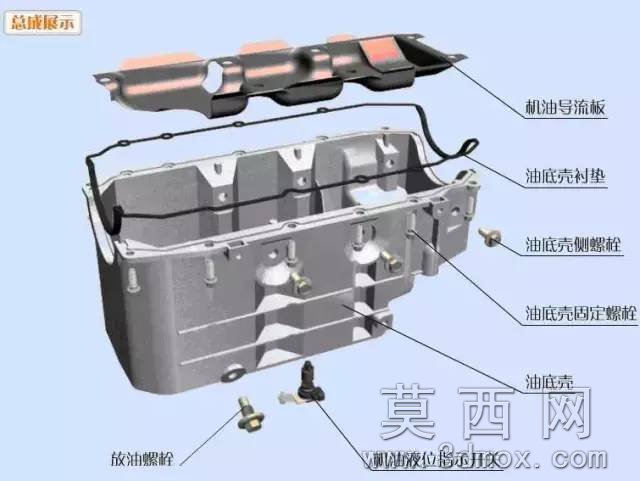

11. 油底壳

一分钟搞懂发动机构造的分解图

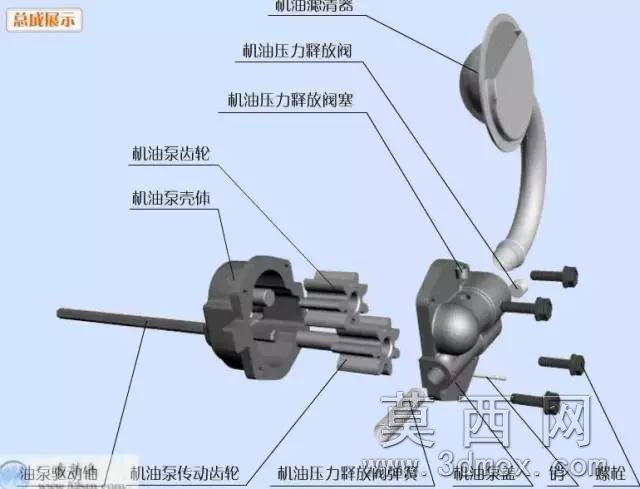

12. 机油泵

一分钟搞懂发动机构造的分解图
