如何将图片转换成CAD格式?

类别:CAD教程图纸 | 来自:未知未知 | 发布时间:2020-04-07 | 人气值:
作者:玩转CAD
链接:https://www.zhihu.com/question/313855120/answer/609677181
来源:知乎
著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。

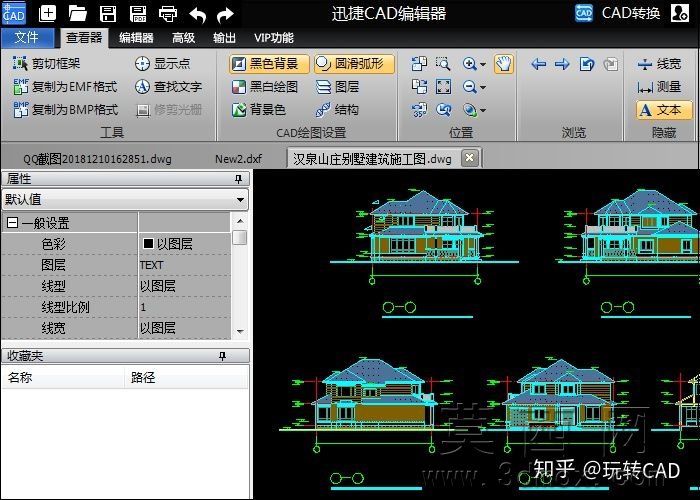

启动软件,进入DWG图纸显示界面。如下图所示:

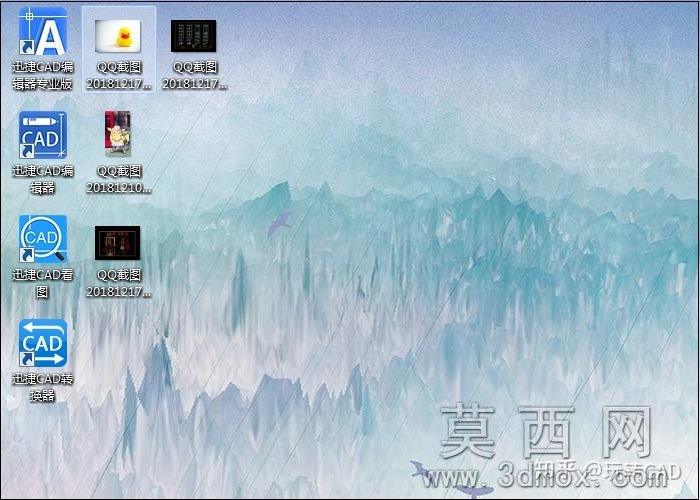

将需要转换为CAD的图片下载至计算机桌面,以至备用。



单张图片转CAD

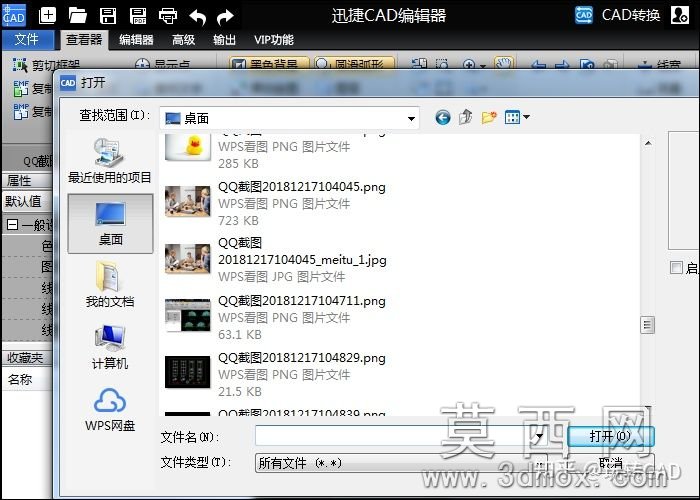

1.在软件点击“文件”—“打开”按钮,弹出文件“打开”窗口。将桌面需要转换为CAD的图片点 击添加即可。如下图所示:





2.图纸添加完成后,选择“文件”下拉框中“另存为”选项,可在弹出另存为弹窗中设置保存为AutoCAD DWG格式文件即可。

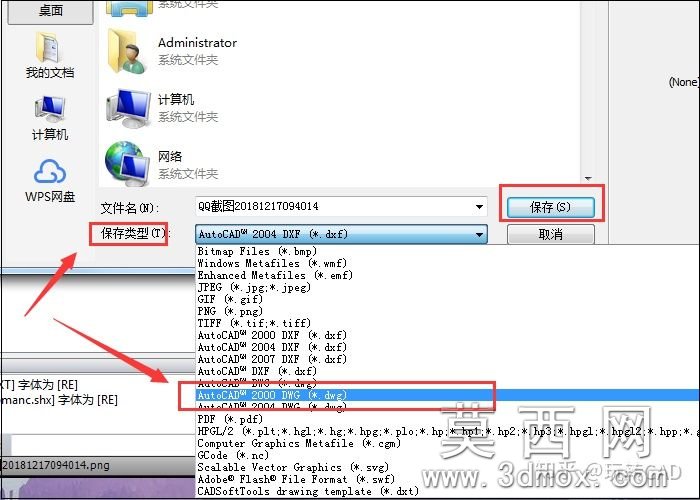

3.可以按组合键Ctrl+S调出保存窗口,在弹出的的另存为窗口中,请将保存类型设置成“AutoCAD DWG”。

4.或者直接点 击软件上方另存为图标,将文件设置保存类型(AutoCAD DWG)进行保存即 可。





多图片转CAD

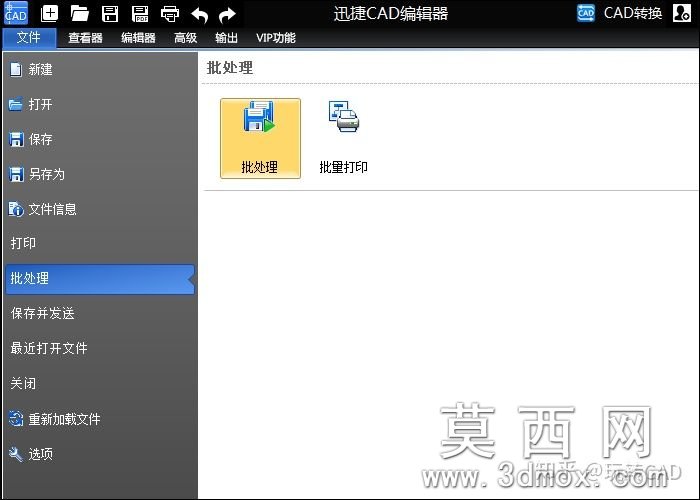

1.当有多张图片需转换为CAD图纸文件时,可在迅捷CAD编辑器中进行文件批处理。这是应选择并点 击“文件”—“批处理”功能。

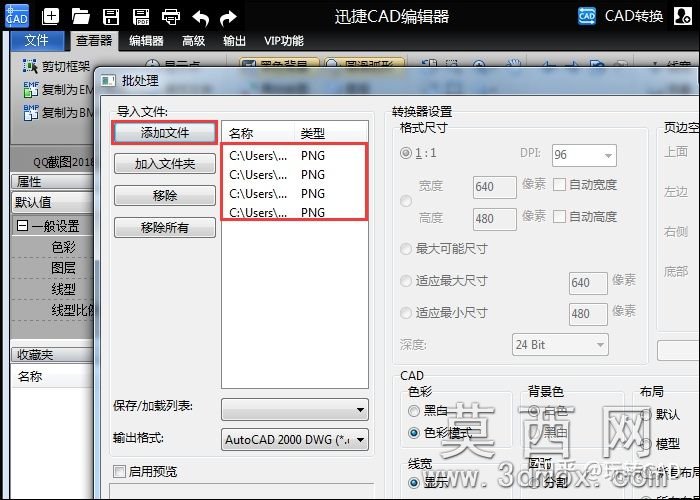

2.在所弹出的“批处理”功能窗口,点 击上方“添加文件”选项,添加需要进行转换的图片文件。(多个文件可批量添加)

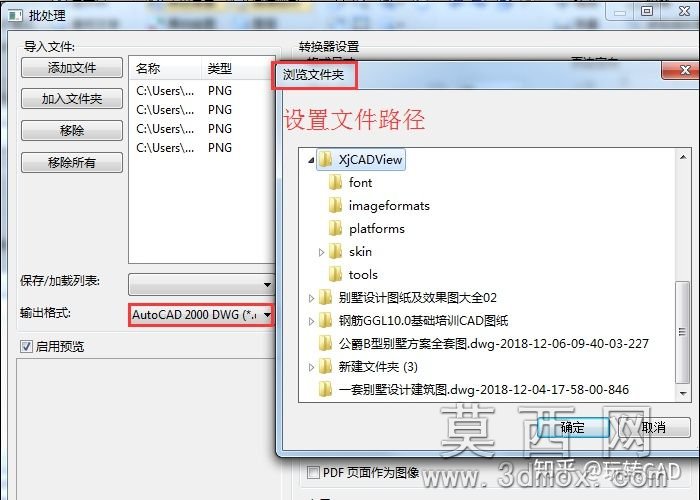

3.多个文件添加完成后,点 击输出目录右侧“浏览”按钮,设置文件转换输出保存路径。然后在“输出格式”一栏,将文件格式设置为“AutoCAD DWG”版本即可。

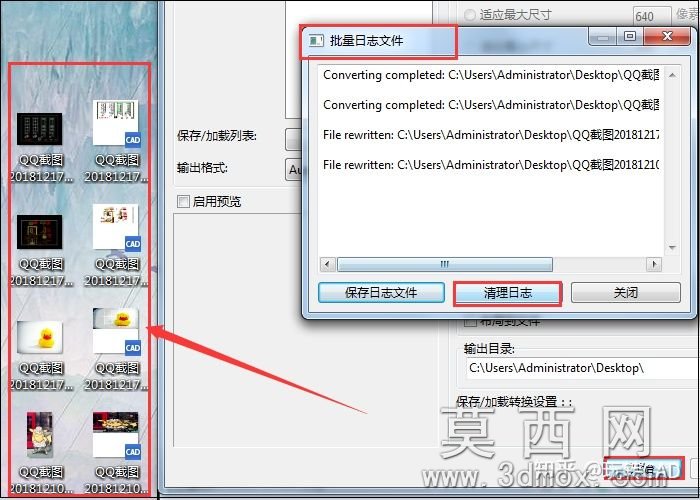

4.待文件全 部设置完毕后,点 击右下角“开始”按钮,即 可进行图片批量转CAD。过程中在所弹出日志文件窗口,点 击清理日志选项并退出对话框。即 可在桌面找到转换后的CAD文件。
