UG零基础入门学习过程

类别:UG教程 | 来自:未知未知 | 发布时间:2020-04-17 | 人气值:

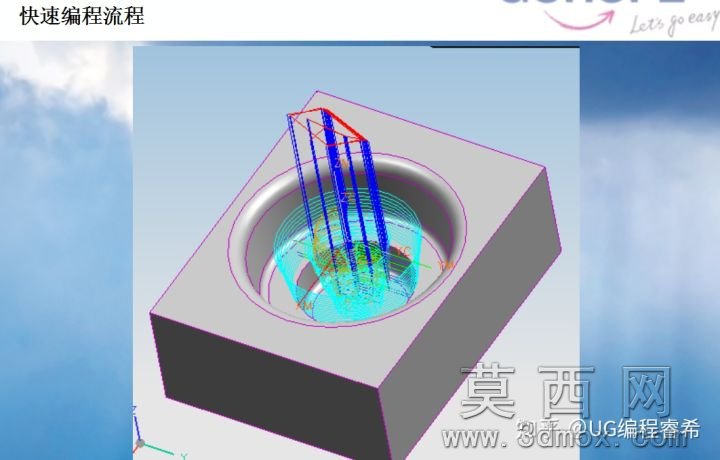

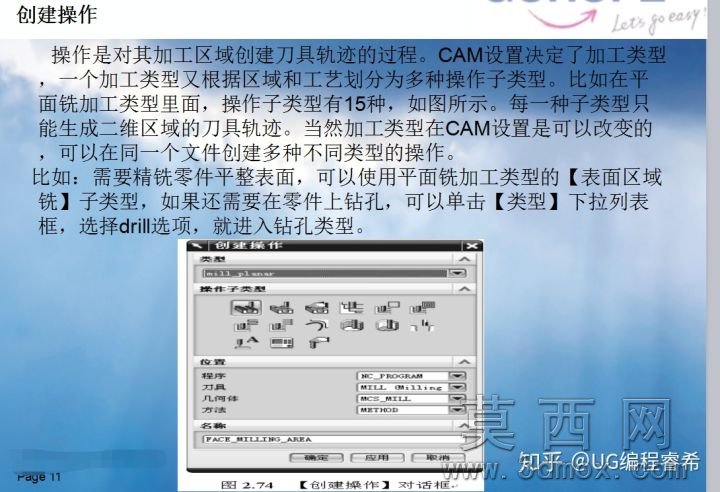

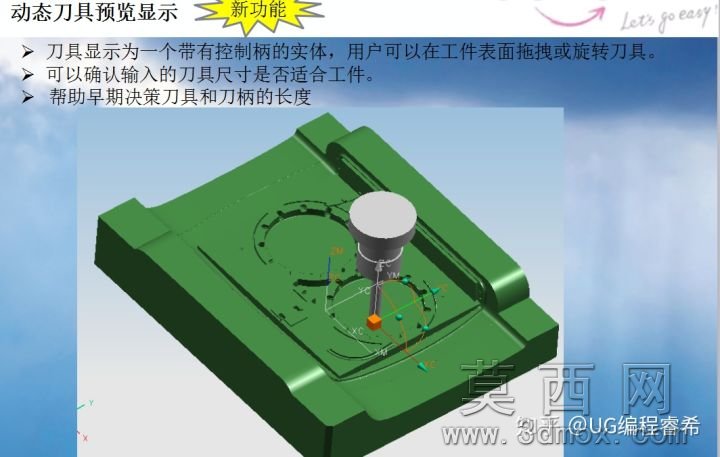

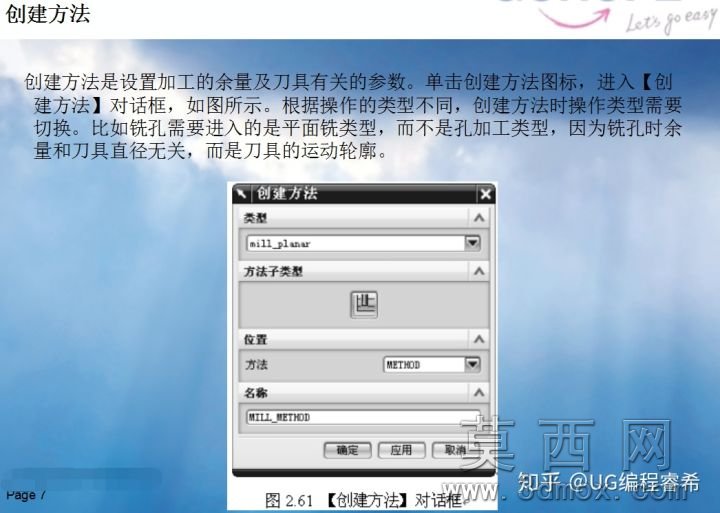

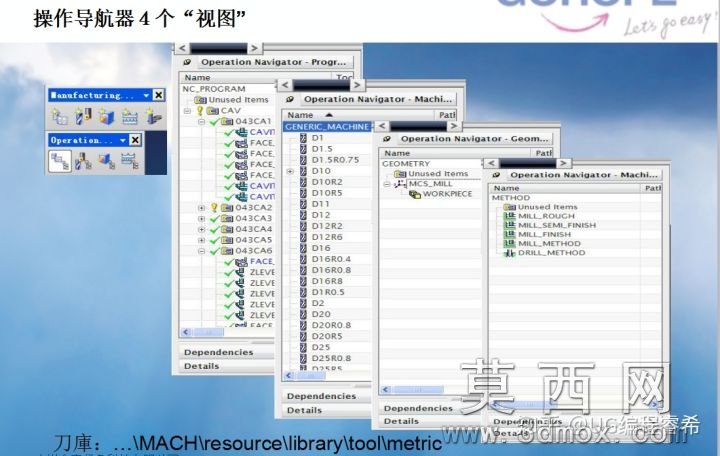

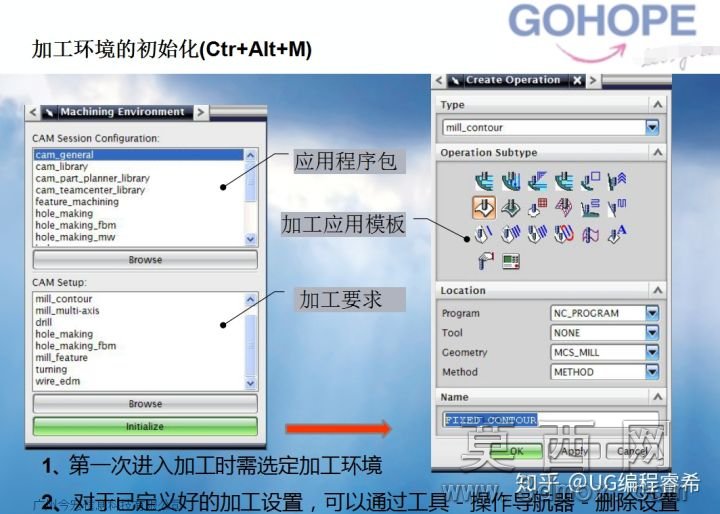

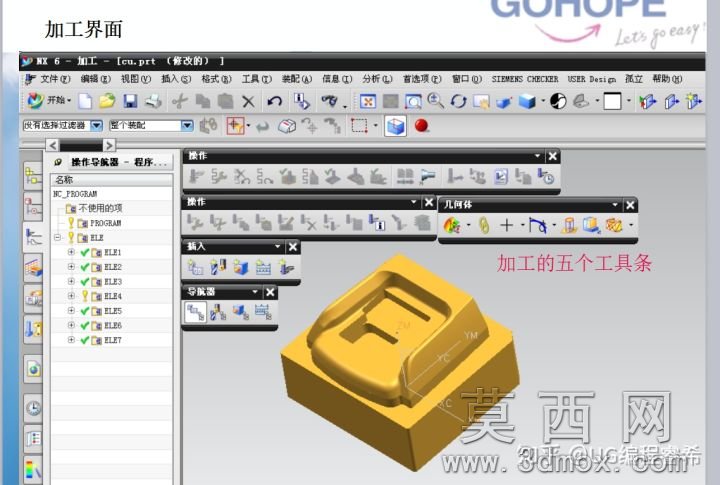

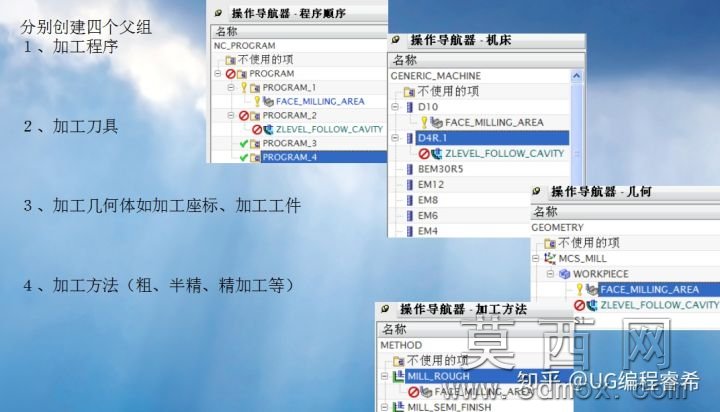

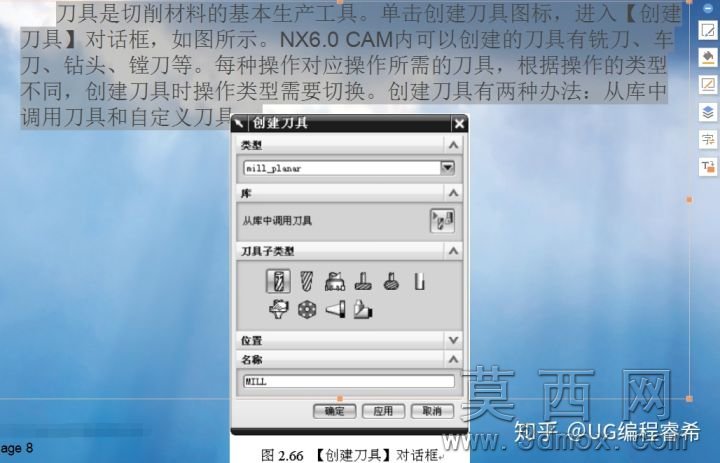

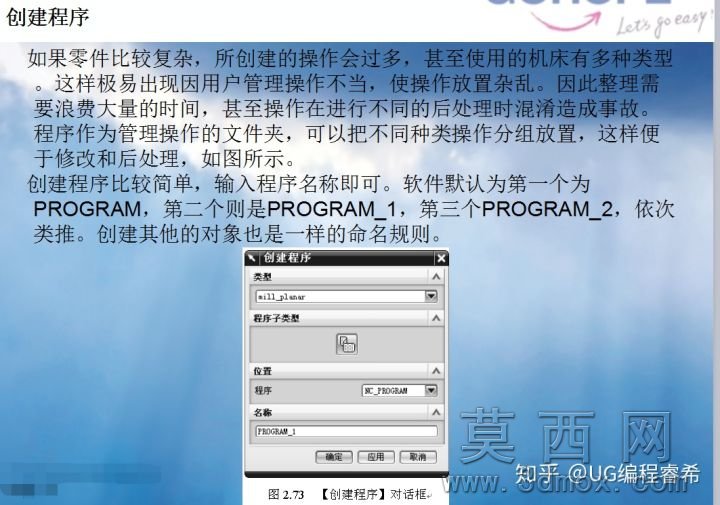

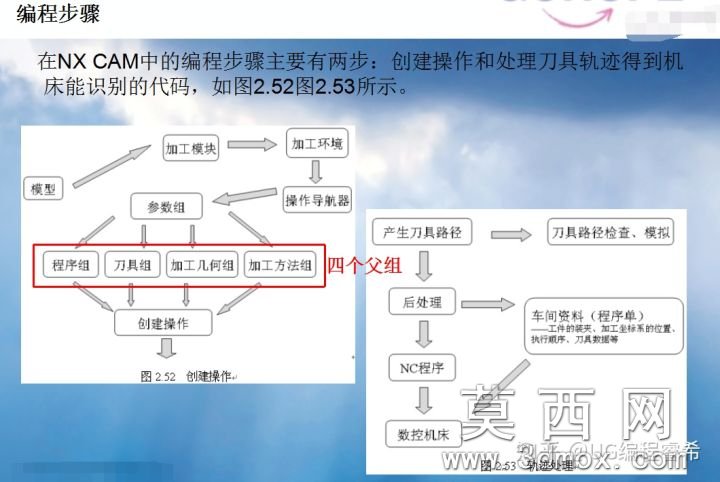

今天我们来浅谈UG零基础入门学习过程应该是怎样去学习的,本过程完全是靠个人经验的总结,仅供大家参考学习。或许对于新手来说就是一点通。希望您喜欢。如果你需要更多的学习资料,欢迎进扣群532728458下载学习。下面我们以图形为例来讲解下学习过程方法:在UG/NX CAM中的编程步骤主要有两步:创建操作和处理刀具轨迹得到机床能识别的代码,如图2.52图2.53所示。1、第一次进入加工时需选定加工环境 2、对于已定义好的加工设置,可以通过工具-操作导航器-删除设置 创建几何体:以NX6.0 CAM中的几何体一共有6种为例,如下图所示2.54。有些几何体直接在操作上创建更方便,不需要在创建几何体对话框内创建。比如切削区域、文字、加工边界。在对话框内经常需要创建的几何体有坐标系和工件。创建方法:创建方法是设置加工的余量及刀具有关的参数。单击创建方法图标,进入【创建方法】对话框,如图所示。根据操作的类型不同,创建方法时操作类型需要切换。比如铣孔需要进入的是平面铣类型,而不是孔加工类型,因为铣孔时余量和刀具直径无关,而是刀具的运动轮廓。创建刀具:刀具是切削材料的基本生产工具。单击创建刀具图标,进入【创建刀具】对话框,如图所示。NX6.0 CAM内可以创建的刀具有铣刀、车刀、钻头、镗刀等。每种操作对应操作所需的刀具,根据操作的类型不同,创建刀具时操作类型需要切换。创建刀具有两种办法:从库中调用刀具和自定义刀具。创建程序:如果零件比较复杂,所创建的操作会过多,甚至使用的机床有多种类型。这样极易出现因用户管理操作不当,使操作放置杂乱。因此整理需要浪费大量的时间,甚至操作在进行不同的后处理时混淆造成事故。程序作为管理操作的文件夹,可以把不同种类操作分组放置,这样便于修改和后处理,如图所示。创建程序比较简单,输入程序名称即可。软件默认为第一个为PROGRAM,第二个则是PROGRAM_1,第三个PROGRAM_2,依次类推。创建其他的对象也是一样的命名规则。创建操作:操作是对其加工区域创建刀具轨迹的过程。CAM设置决定了加工类型,一个加工类型又根据区域和工艺划分为多种操作子类型。比如在平面铣加工类型里面,操作子类型有15种,如图所示。每一种子类型只能生成二维区域的刀具轨迹。当然加工类型在CAM设置是可以改变的,可以在同一个文件创建多种不同类型的操作。

 比如:需要精铣零件平整表面,可以使用平面铣加工类型的【表面区域铣】子类型,如果还需要在零件上钻孔,可以单击【类型】下拉列表框,选择drill选项,就进入钻孔类型。

这也许就是你所需要的哦,多关注,长期分享给大家学习,多益无害。
