史上最全Solidworks快捷键

类别:Solidworks教程 | 来自:未知未知 | 发布时间:2020-04-07 | 人气值:

多使用快捷键可以帮助我们节省Solidworks设计时间,赶快收藏一下吧!

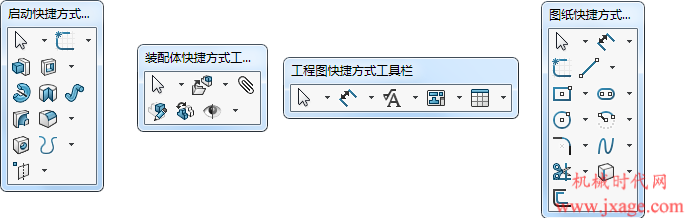

S键:

这是我最喜欢的快捷键了。



此快捷工具栏有4种模式:零件,装配,工程图和草图。 所有这些都可以定制,包含任何你可以想到的命令。





标准Windows快捷键:

  • Ctrl + O :打开文件
  • Ctrl + S :保存文件
  • Ctrl + Z:撤回
  • Ctrl + C :复制
  • Ctrl + V :粘贴
  • Alt +指定值 插入标准Windows符号:
    • Alt + 0176:插入°
    • Alt + 0216:插入Ø
    • Alt + 0181:插入µ



用户界面快捷键:

  • Ctrl + Q :强制重新生成
  • Ctrl + Tab:在打开的solidworks文件之间切换文件
  • Enter :重复上一命令

显示快捷键:

  • Alt +方向键 :顺时针或者逆时针旋转
  • Alt +鼠标中键: 平行视图平面旋转模型
  • Shift +方向键 :水平或者垂直旋转模型90°
  • Shift + Z :放大模型
  • Z:缩小模型
  • F:整屏显示模型
  • G:放大镜
  • 空格键 :视图定向菜单

选择快捷键:

  • Ctrl +鼠标左键:选择多个
  • Shift +鼠标左键 :选择FeatureManager设计树中两个选定项目之间的所有特征

移动快捷键:

  • Ctrl +鼠标中键 :移动模型
  • Shift +鼠标左键拖拽:
    • 草图模式下会移动一组草图实体。
    • 零件模式下会移动特征
    • 工程图模式下将选定的图形视图和任何相关视图一起移动,就好像它们是一个实体一样。



草绘快捷键:

  • Ctrl +左键拖拽:拖动端点时抑制推理线
  • Shift +左键拖拽 :当绘制一条线时,该线将按照特定的长度进行捕捉
  • Tab :在3D草图中绘制草图时,改变XYZ平面

装配体快捷键:

Alt + 鼠标左键拖拽

  • 复制组件并创建智能配合
  • 重新排序组件。 在FeatureManager设计树中移动组件时,确保组件在树中保持在同一级别,并防止组件移动到子组件中

Ctrl + 鼠标左键拖拽:

    • 复制组件
    • 在具有预选组件的组合中,当您Ctrl +拖动选择框时,会逆转选择
    • 在将工具箱组件拖动到装配体中时,创建零件而不是配置。

Tab:

  • 隐藏指针下面的所有组件
  • 插入组件时。 旋转组件90º

Shift + Tab:

    • 显示指针下面的所有组件
    • 插入组件时,旋转组件90º

Ctrl + Shift + Tab :暂时将所有隐藏的组件显示为透明,并让您选择要显示的组件
